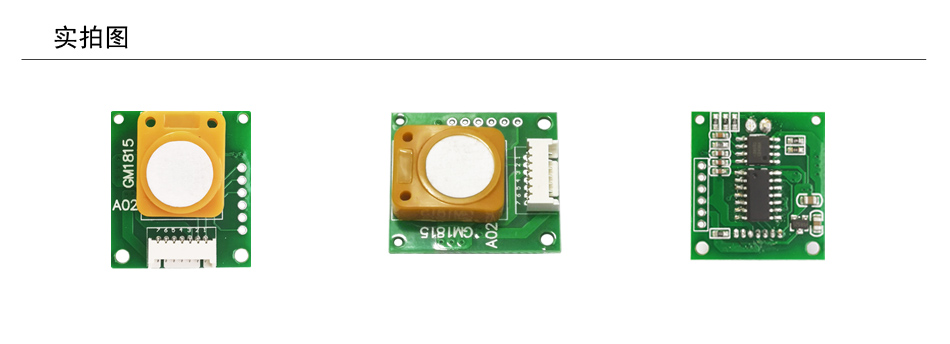

產品描述

GM31P型電化學甲醛模組是一個通用型、小型化模組。利用電化學原理對空氣中存在的CH2O進行探測，具有良好的選擇性，穩定性。內置溫度傳感器，可進行溫度補償；同時具有數字輸出與模擬電壓輸出方式，方便使用。GM31P是將成熟的電化學檢測技術與精良的電路設計

緊密結合，設計制造出的通用型氣體模組。

模組特點

高靈敏度、高分辨率、低功耗、使用壽命長提供 UART數據輸出方式

高穩定性、優秀的抗干擾能力、卓越的線性輸出

主要應用

便攜式儀表、空氣質量監測設備、空氣凈化機、新風換氣系統、空調、智能家居設備等場所。

技術指標

 模組尺寸

管腳定義

通訊協議

1 通用設置

2 通訊命令

通信分為主動上傳式和問答式，出廠默認主動上傳,每間隔1S發送一次濃度值。

如果用戶切換到問答模式下，需要重新切換為主動上傳時，發送如下命令行格式即可：

主動上傳的數據顯示格式如下：

注釋： 氣 體 濃 度 值 (PPB)=( 氣 體 濃 度 高 位 *256+ 氣 體 濃 度 低 位 ). 當轉換為 PPM 時： PPM= PPB/1000.

1PPM×1.25 = 1.25mg/m3.

當用戶需要問答模式時，可通過發送如下命令格式來關閉主動上傳的數據，再發送讀取濃度的命令即可。關閉主動上傳的命令行格式如下：

問答模式下，讀取濃度的命令格式如下：

表 7

返回的傳感器濃度值顯示格式如下：

表 8

氣體濃度值=氣體濃度高位*256+氣體濃度低位

3 校驗和計算

校驗和 = （取反（Byte1+Byte2+……+Byte7））+ 1

參考例程如下：

/**********************************************************************

* 函數名: unsigned char FucCheckSum(uchar *i,ucharln)

* 功能描述:求和校驗（取發送、接收協議的1\2\3\4\5\6\7的和取反+1）

* 函數說明:將數組的元素1-倒數第二個元素相加后取反+1（元素個數必須大于2）

**********************************************************************/

unsigned char FucCheckSum(unsigned char *i,unsigned char ln)

{

unsigned char j,tempq=0; i+=1;

for(j=0;j<(ln-2);j++)

{

tempq+=*i; i++;

}

tempq=(~tempq)+1; return(tempq);

}

交叉干擾特性

本傳感器模組能對除目標氣體外的其它部分氣體產生響應?，F(xiàn)將該傳感器對幾種常見干擾氣體的響

應特性列于下表，以供參考。表中數據為氣體在給定濃度下的典型響應。

表 2： 交叉干擾特性

注意事項

n 安裝2.54mm接插針焊接時應快速完成上錫焊接，避免烙鐵長時間高溫對傳感器結構造成破壞；

n 使用前老化時間不少于 48小時；

n 電解液泄漏會造成損害，請勿隨意拆解傳感器；

n 傳感器避免接觸有機溶劑（包括硅橡膠及其它膠粘劑）、涂料、藥劑、油類及高濃度氣體；

n 所有電化學傳感器不可用樹脂材料完全封裝，也不可浸沒在無氧環境中，否則會損壞傳感

器的性能；

n 所有電化學傳感器不能長時間應用于含有腐蝕性氣體的環境中，腐蝕性氣體會損害傳感器；

n 氣體零點測定時，須在潔凈的大氣中進行；

n 傳感器測試和應用時，須避免正面垂直進氣；

n 傳感器的進氣面不得阻塞、不得污染；

n 傳感器上方防水透氣膜嚴禁揭開、人為損壞；

n     傳感器不可過度的撞擊或震動；

n     外殼有破損、變形等情況下請不要使用；

n     高濃度的氣體環境中長時間使用后，傳感器恢復到初期狀態較緩慢；

n     傳感器貯存時工作電極與對電極應處于短路狀態；

n     禁止用熱熔膠或者固化溫度高于 80℃以上的密封膠封裝傳感器；

n 禁止長時間在高濃度堿性氣體中存放和使用。
