產品概述：

MGK-11S型空氣質量模組采用先進的片式厚膜半導體氣敏元件，該氣敏元件對甲醛、苯、一氧化碳、氨氣、 氫氣、酒精、香煙煙霧、香精等有機揮發氣體具有極高的靈敏度，模組經過老化、調試、標定、校準，具有良好的一致性以及極高的靈敏度。

檢測氣體種類：甲醛、苯、一氧化碳、甲烷、氫氣、香煙、木材、紙張、酒、硫化氫、燃氣、甲烷、丙烷等可揮發性氣體

特點：

? 快速響應

? 數字信號輸出、應用簡單

? 長壽命（~ 5 年）

? 長期穩定性

? 可根據要求調整模塊靈敏度

主要應用：

? 民用、工業及環保中甲醛的檢測

? 物聯網、可穿戴設備

? 智能家居

技術指標：

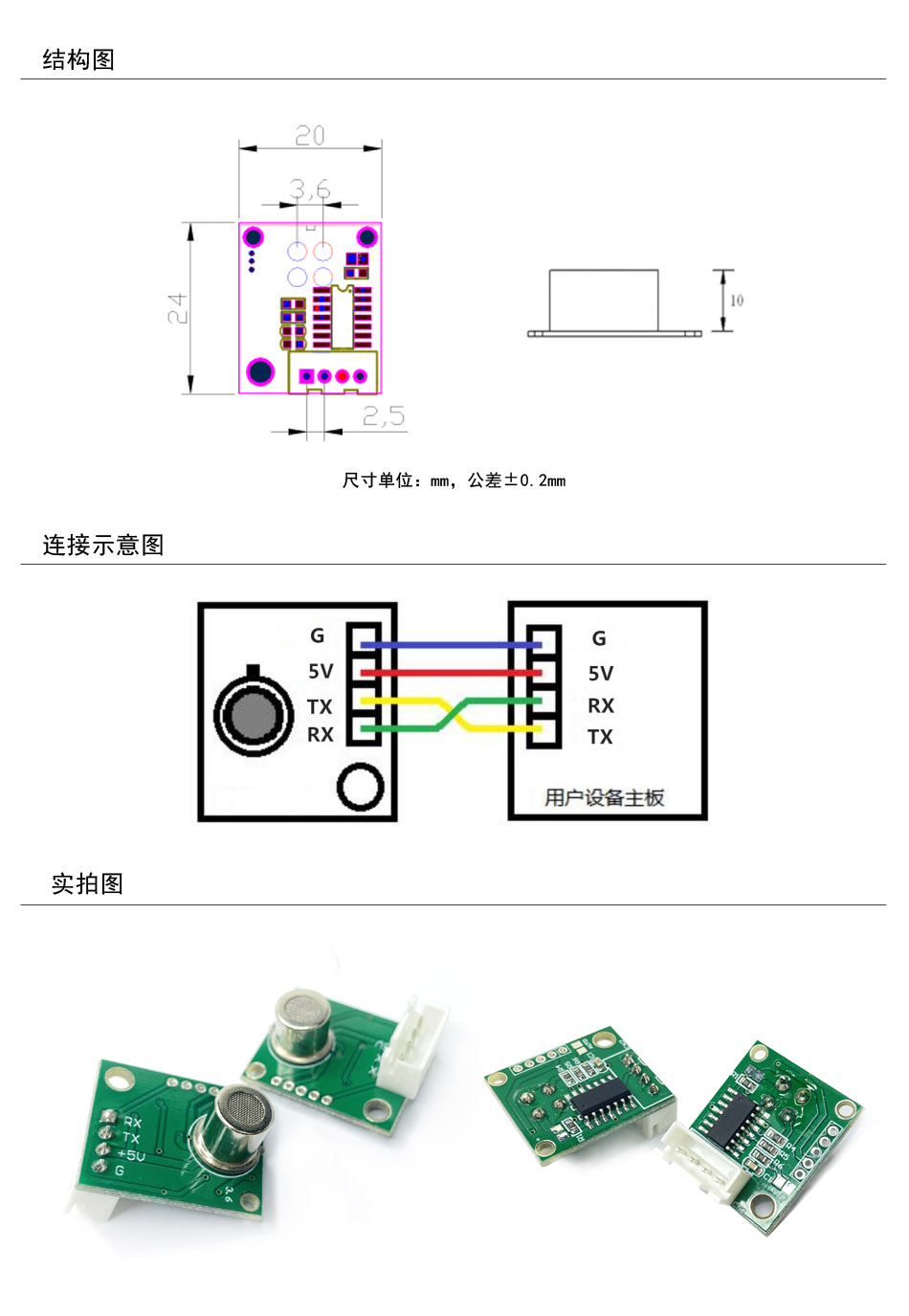

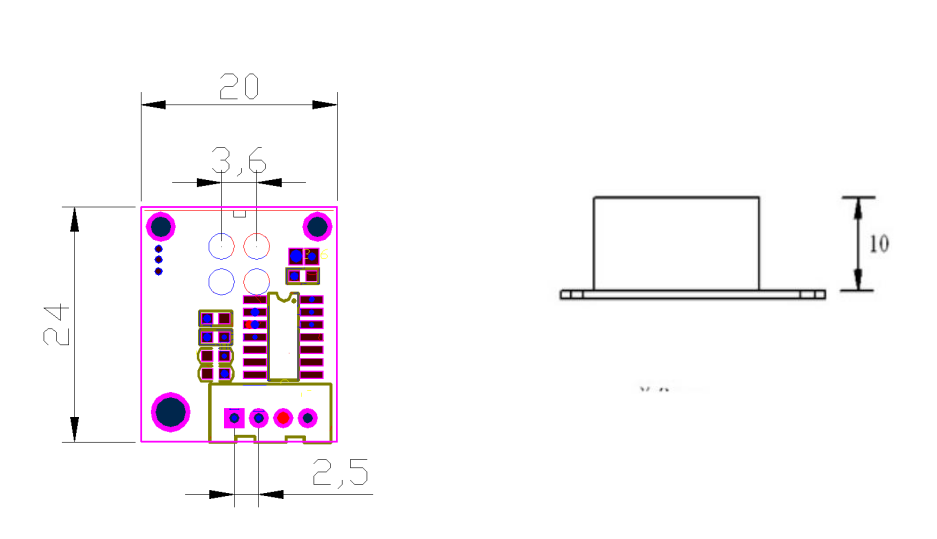

 模組尺寸：

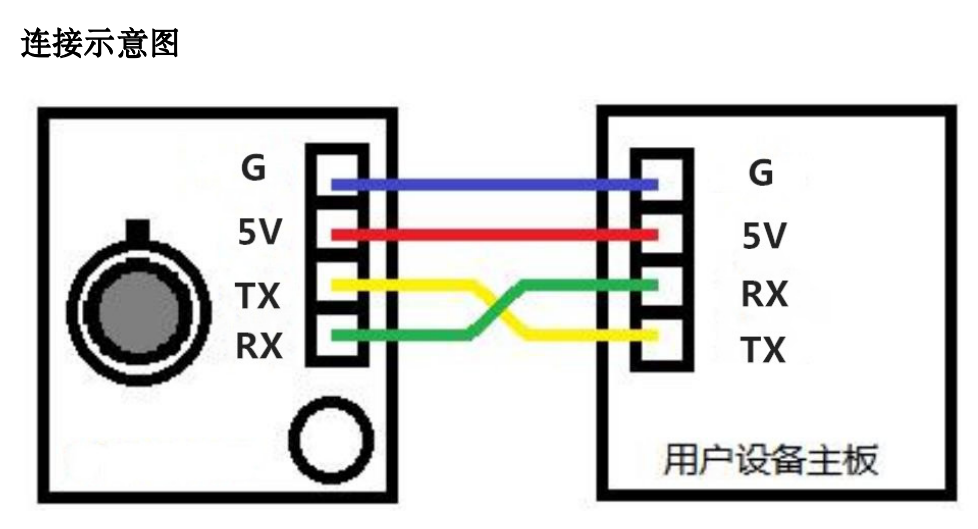

端口定義

通訊設置

通訊協議：

本產品采用串口通訊方式，波特率 9600，8 位數據，一個停止位無校驗位：每組數據為 9 個字節具體指令格式如下表：

數據單位：PPM

數據格式：（高 8 位*256+低 8 位）/10

校驗方式：（字節 1+----字節 7）之和再取反加 1 ，取低 8 位，為字節 8 數據

1、計算公式

濃度結果 =（濃度值高字節*256 + 濃度值低字節）/系數；

2、輸入算法

如上表返回值高字節為 0x07，轉為 10 進制為 7，低字節為 0x17 轉為十進制為 23。輸出結果為：（7*256+23）=1815；

注意事項：

1、模組避免接觸有機溶劑（包括硅膠及其它膠粘劑）、涂料、藥劑、油類及高濃度氣體。

2、模組不可經受過度的撞擊或震動。

3、模組初次上電使用需預熱 5 分鐘以上。

4、請勿將該模組應用于涉及人身安全的系統中。

5、請勿將模組安裝在強空氣對流環境下使用。

6、請勿將模組長時間放置于高濃度有機氣體中。

7、請嚴格按照模組的供電電壓給模組進行供電，電壓超過 5.5V 會導致模組不可逆轉的損壞。
