產品概述：

GK2 型一氧化碳檢測用平面半導體氣敏元件采用先進的平面厚膜生產 工藝，由加熱器以及微型 Al2O3陶瓷基片上形成的金屬氧化物半導體材料構 成，用電極引線引出，封裝在金屬管座、管帽內。采用高低溫循環檢測方式檢 測一氧化碳（1.5V），高溫（5.0V）時清洗低溫時吸附的雜質氣體。傳感器 的電導率隨空氣中一氧化碳?xì)怏w濃度增加而增大，使用簡單的電路即可將電 導率的變化轉換為與該氣體濃度相對應的輸出信號。

特點：

? 低功耗

? 壽命長

? 成本低

? 體積小

? 應用電路簡單

主要應用：

? 家用一氧化碳泄漏檢測

? 工業一氧化碳報警器

? 便攜式一氧化碳檢測

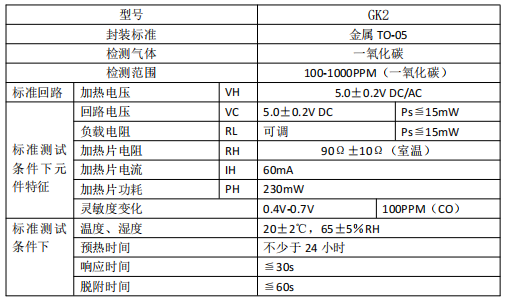

規格：

管腳定義：

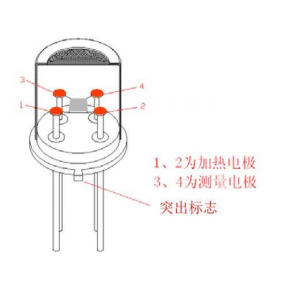

平面型器件結構如圖 所示。在陶瓷片上穩固加熱絲，兩端 連接金電極引線，并在兩電極之間涂覆半導體敏感材料。加熱 材料可以將整個陶瓷片加熱至 200-400℃,使傳感器達到所需 的工作溫度。管芯外側的對電極則能實時地測量材料的電特性 變化情況。傳感器的焊接引線對應圖如圖 所示，引線座上有一 突出記號點，緊鄰該標志的 1、2 引線腳為加熱絲引腳，3、4 引腳為傳感器信號引腳。

基本電路：

傳感器 1、2 管腳連接加熱電路，3、4 管 腳連接測量電路；在滿足傳感器電性能要求的 前提下，加熱和測量可共用同一個電源電路。 注：請注意傳感器上的突出標志，緊鄰該標志的 兩只管腳為加熱電極。

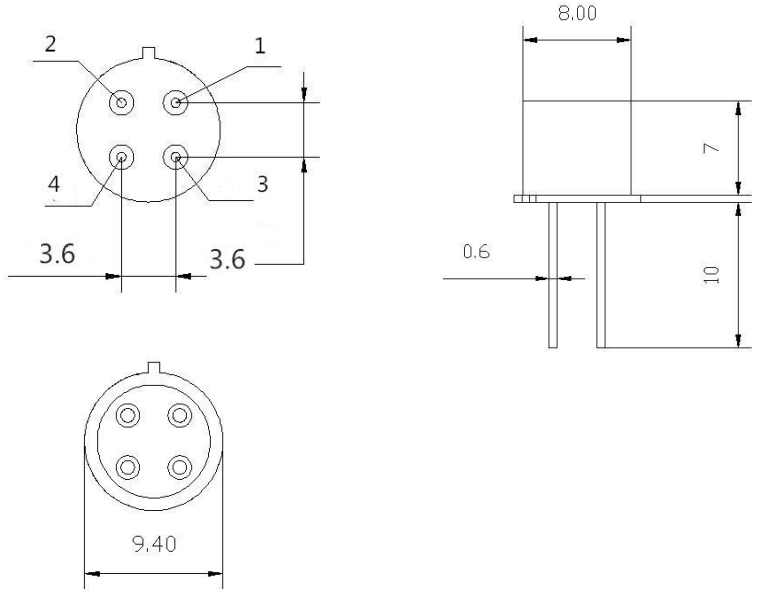

結構圖：

1 必須避免的情況

1.1 暴露于有機硅蒸氣中 如果傳感器的表面吸附了有機硅蒸氣，傳感器的敏感材料會被包裹住，抑制傳感器的敏 感性，并且不可恢復。傳感器要避免暴露其在硅粘接劑、發膠、硅橡膠、膩?zhàn)踊蚱渌杷?料添加劑可能存在 的地方。

1.2 高腐蝕性的環境 傳感器暴露在高濃度的腐蝕性氣體（如 H2S，SOX，Cl2，HCl 等）中，不僅會引起加熱材 料及傳感器引線的腐蝕或破壞，并會引起敏感材料性能發生不可逆的改變。

1.3 堿、堿金屬鹽、鹵素的污染 傳感器被堿金屬尤其是鹽水噴霧污染后，及暴露在鹵素如氟中也會引起性能劣變。

1.4 接觸到水 濺上水或浸到水中會造成敏感特性下降。

1.5 結冰 水在敏感元件表面結冰會導致敏感材料碎裂而喪失敏感特性。

1.6 施加電壓過高 如果給敏感元件或加熱器施加的電壓高于規定值，即使傳感器沒有受到物理損壞或破 壞，也會造成引線和/或加熱器損壞，并引起傳感器敏感特性下降。

2 盡可能避免的情況

2.1 凝結水 在室內使用條件下，輕微凝結水會對傳感器性能會產生輕微影響。但是，如果水凝結在 敏感元件表面并保持一段時間，傳感器特性則會下降。

2.2 處于高濃度氣體中 無論傳感器是否通電，在高濃度氣體中長期放置，都會影響傳感器特性。

2.3 長期貯存 傳感器在不通電情況下長時間貯存，其電阻會產生可逆性漂移，這種漂移與貯存環境有 關。傳感器應貯存在有清潔空氣不含硅膠的密封袋中。經長期貯存的傳感器，在使用前需要 長時間通電以使其達到穩定。

2.4 長期暴露在極端環境中 6河南森斯科傳感技術有限公司 7 無論傳感器是否通電，長時間暴露在極端條件下，如高濕、高溫、或高污染等極端條件， 傳感器性能將受到嚴重影響。

2.5 振動 頻繁、過度振動會導致敏感元件引線產生共振而斷裂。在運輸途中及組裝線上使用氣動 改錐/超 聲波焊接機會產生這種振動。

2.6 沖擊 如果傳感器受到強烈沖擊會導致其引線斷線。

2.7 使用 對傳感器來說手工焊接是最理想的焊接方式。使用波峰焊是應滿足以下條件：

2.7.1 助焊劑：含氯最少的松香助焊劑

2.7.2 速度：1-2 米/分鐘

2.7.3 預熱溫度：100±20℃

2.7.4 焊接溫度：250±10℃ 2.7.5 1 次通過波峰焊機 違反以上使用條件將使傳感器特性下降！
