產品概述：

GK1-VOC型空氣質量（異味）傳感器具有靈敏度高、成本低、壽命長、功耗低等優點，是一款廣譜氣體傳感器，對許多微量的還原氣體 (或微毒性氣體分子 ) 有較高的靈敏度，這些氣體分子類型包括，氨氣、氫氣、酒精、一氧化碳、甲烷、丙烷、甘烷、苯乙烯、丙二醇、酚、甲苯、乙苯、二甲苯、甲醛等有機揮發氣體、香煙、木材、紙張燃燒煙霧、油煙等。

GK1-VOC型空氣質量（異味）傳感器屬于金屬氧化物平面半導體型傳感器，由納米級SnO 2粉體及適量催化劑摻雜燒結而成。當空氣中出現微量還原性污染氣體時，傳感器的電導會升高。電導的變化量隨污染氣體的濃度增大而增大。通過電導變化量的大小，傳感器可以感知空氣受污染程度。例如當室內出現二手煙氣或化妝品揮發的分子時，傳感器就能產生電導變化。利用傳感器的這種敏感特性，再通過簡單的單片機控制，就能實現智能啟動排風通風設備，從而達到智能凈化室內空氣的效果。

GK1-VOC型空氣質量（異味）傳感器具有非常廣泛的應用場合，例如家庭、醫院、飯 /酒店、會議室、會客室、旅館、汽/火車站候車大廳、棋牌室、會所等。這些場合會經常出現甲醛、二手煙、酒氣等空氣污染物，在這種情況下智能空氣凈化系統就能自動啟動。還可以廣泛適用于物聯網，用于感應物聯網內某空間的空氣質量狀態，并實現物聯網范圍內的空氣質量監控。

特點：

l 低功耗

l 壽命長

l 成本低

l 體積小

l 對低濃度污染氣體靈敏度高

l 應用電路簡單

l 高一致性

主要應用：

l 空氣質量測試儀及模組

l 室內排氣扇換氣扇控制模塊

l 空氣質量（異味）監測模塊及智能

照明燈用異味檢測模塊

l 空氣凈化器、等離子凈化器自動控制模塊

規格：

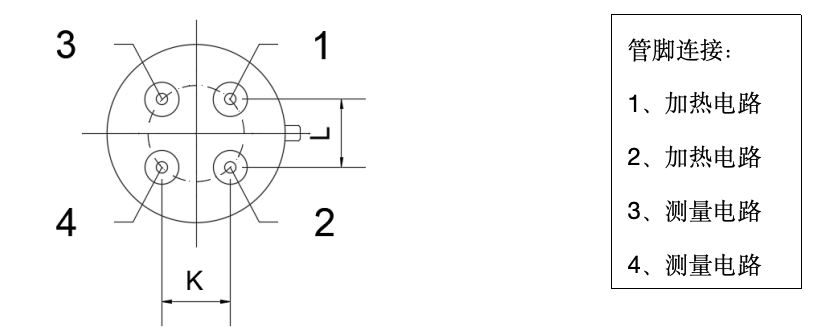

管腳定義：

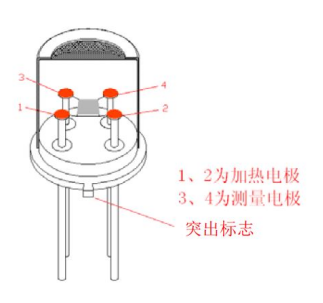

平面型器件結構如圖 所示。在陶瓷片上穩固加熱絲，兩端連接金電極引線，并在兩電極之間涂覆半導體敏感材料。加熱材料可以將整個陶瓷片加熱至 200-400℃,使傳感器達到所需的工作溫度。管芯外側的對電極則能實時地測量材料的電特性變化情況。傳感器的焊接引線對應圖如圖 所示，引線座上有一突出記號點，緊鄰該標志的 1、2引線腳為加熱絲引腳，3、4引腳為傳感器信號引腳。

基本電路：

傳感器 1、2 管腳連接加熱電路，3、4 管腳連接測量電路；在滿足傳感器電性能要求的 前提下，加熱和測量可共用同一個電源電路。 注：請注意傳感器上的突出標志，緊鄰該標志的兩只管腳為加熱電極。

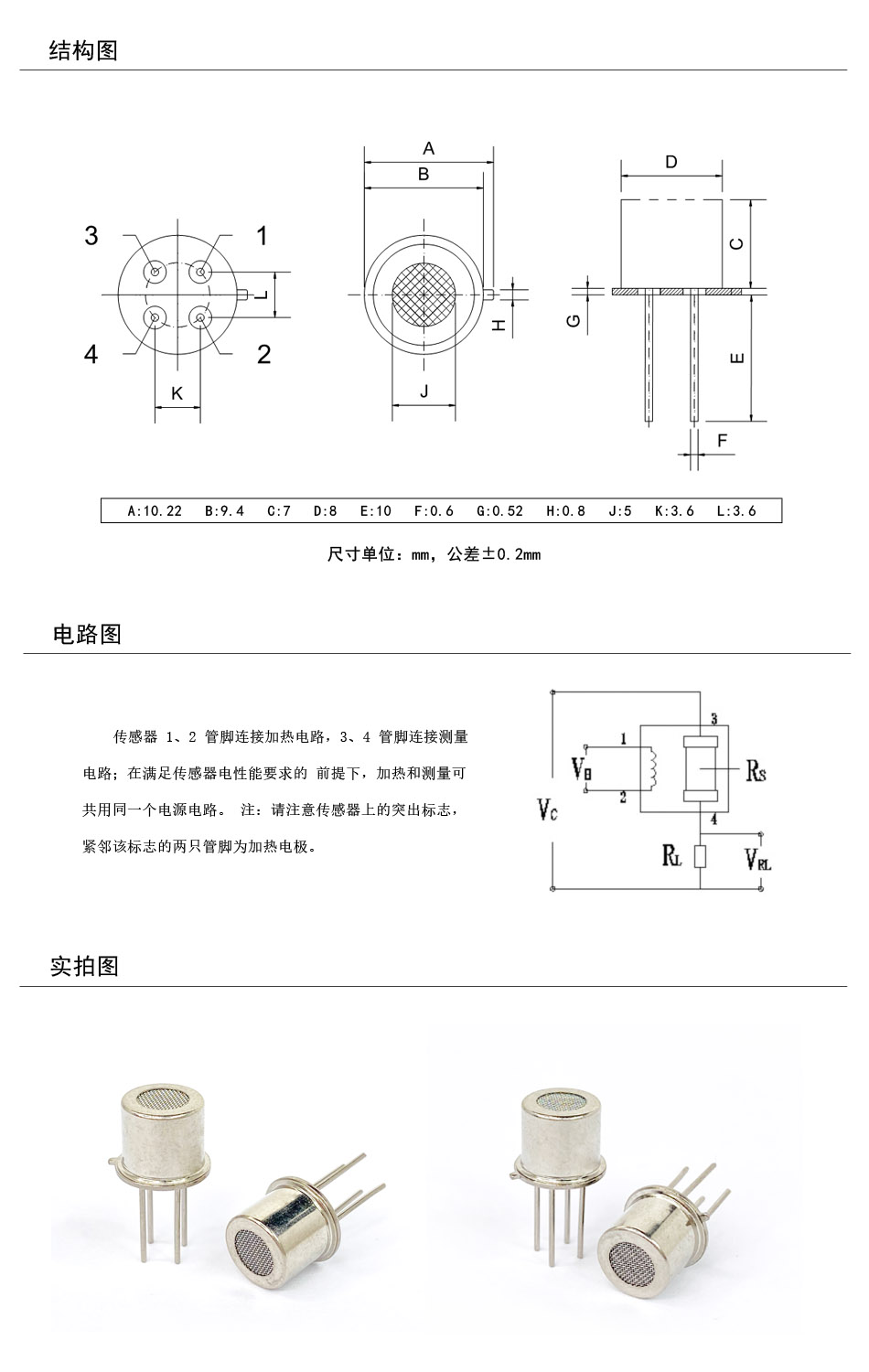

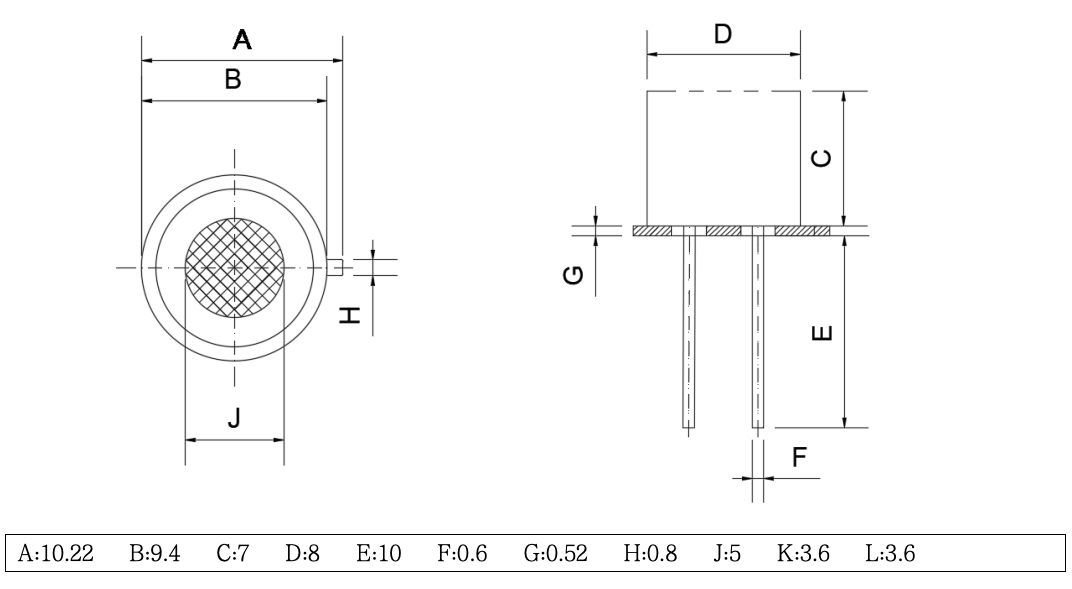

結構圖：

注意事項：

1 必須避免的情況

1.1 暴露于有機硅蒸氣中

如果傳感器的表面吸附了有機硅蒸氣，傳感器的敏感材料會被包裹住，抑制傳感器的敏感性，并且不可恢復。傳感器要避免暴露其在硅粘接劑、發膠、硅橡膠、膩?zhàn)踊蚱渌杷芰咸砑觿┛赡艽嬖诘牡胤健?/span>

1.2 高腐蝕性的環境

傳感器暴露在高濃度的腐蝕性氣體（如H₂S，SO_X，Cl₂，HCl等）中，不僅會引起加熱材料及傳感器引線的腐蝕或破壞，并會引起敏感材料性能發生不可逆的改變。

1.3 堿、堿金屬鹽、鹵素的污染

傳感器被堿金屬尤其是鹽水噴霧污染后，及暴露在鹵素如氟中也會引起性能劣變。

1.4 接觸到水

濺上水或浸到水中會造成敏感特性下降。

1.5 結冰

水在敏感元件表面結冰會導致敏感材料碎裂而喪失敏感特性。

1.6 施加電壓過高

如果給敏感元件或加熱器施加的電壓高于規定值，即使傳感器沒有受到物理?yè)p壞或破

壞，也會造成引線和/或加熱器損壞，并引起傳感器敏感特性下降。

2 盡可能避免的情況

2.1 凝結水

在室內使用條件下，輕微凝結水會對傳感器性能會產生輕微影響。但是，如果水凝結在敏感元件表面并保持一段時間，傳感器特性則會下降。

2.2 處于高濃度氣體中

無論傳感器是否通電，在高濃度氣體中長期放置，都會影響傳感器特性。

2.3 長期貯存

傳感器在不通電情況下長時間貯存，其電阻會產生可逆性漂移，這種漂移與貯存環境有關。傳感器應貯存在有清潔空氣不含硅膠的密封袋中。經長期貯存的傳感器，在使用前需要長時間通電以使其達到穩定。

2.4 長期暴露在極端環境中

無論傳感器是否通電，長時間暴露在極端條件下，如高濕、高溫、或高污染等極端條件，傳感器性能將受到嚴重影響。

2.5振動

頻繁、過度振動會導致敏感元件引線產生共振而斷裂。在運輸途中及組裝線上使用氣動改錐/超聲波焊接機會產生這種振動。

2.6 沖擊

如果傳感器受到強烈沖擊會導致其引線斷線。

2.7 使用

對傳感器來說手工焊接是最理想的焊接方式。使用波峰焊是應滿足以下條件：

2.7.1 助焊劑：含氯最少的松香助焊劑

2.7.2 速度：1-2米/分鐘

2.7.3 預熱溫度：100±20℃

2.7.4 焊接溫度：250±10℃

2.7.5 1次通過波峰焊機

違反以上使用條件將使傳感器特性下降！
