產品概述：

GK903氣體傳感器是酒精傳感器。氣體傳感器所使用的氣敏材料是在清潔空氣中電導率較低的半導體材料。當傳感器所處環境中存在酒精蒸氣時，傳感器的電導率隨空氣中酒精氣體濃度的增加而增大。使用簡單的電路即可將電導率的變化轉換為與該氣體濃度相對應的輸出信號。在正常檢測前需給傳感器施加 5-10 秒鐘 2.2±0.2V 的高電壓，以使傳感器盡快穩定并進入工作狀態 。

特點：

l 高靈敏度

l 性能穩定

l 成本低

l 壽命長

l 外型小巧

主要應用：

l 車用酒精氣體報警器

l 便攜式酒精檢測儀

規格：

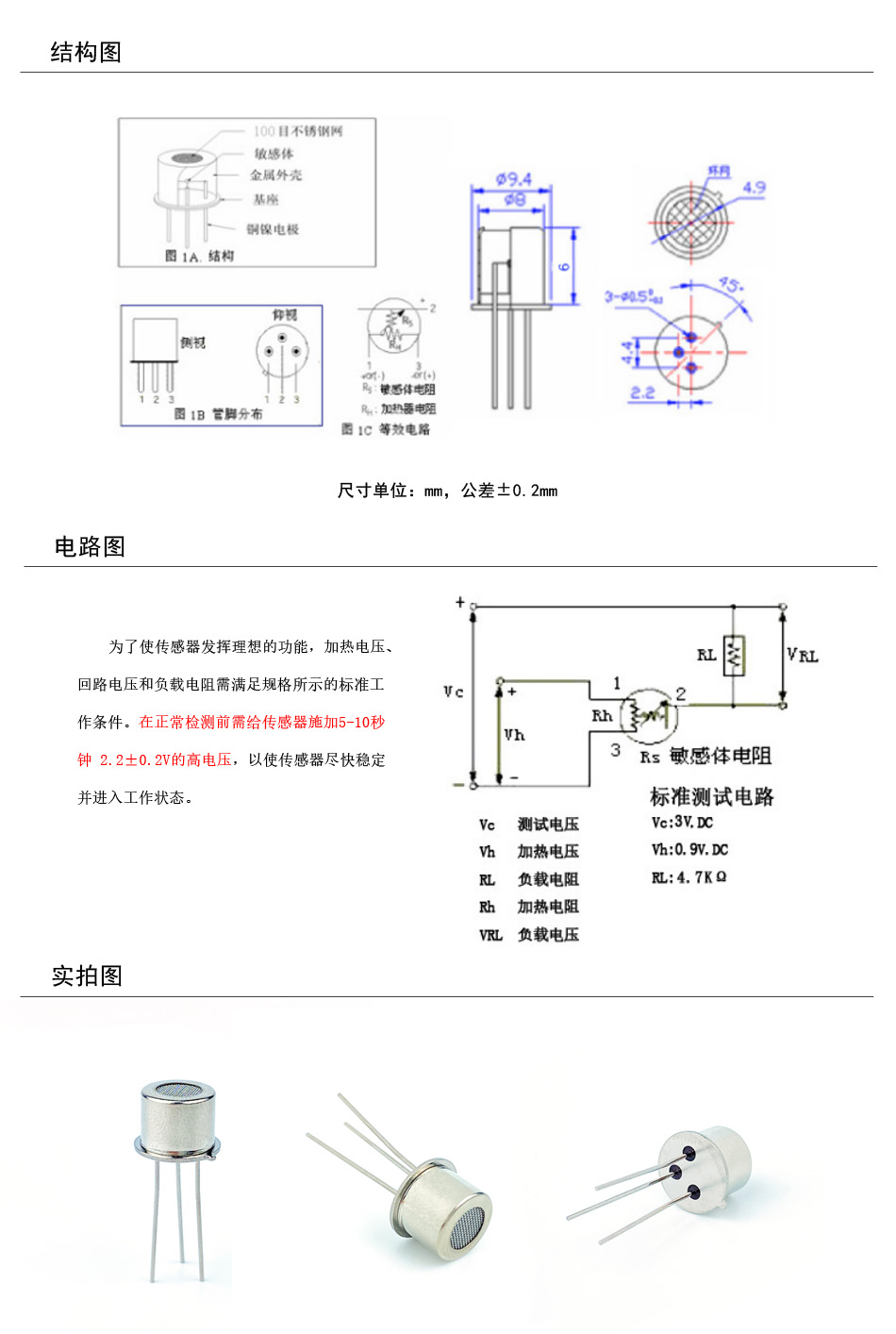

結構圖：

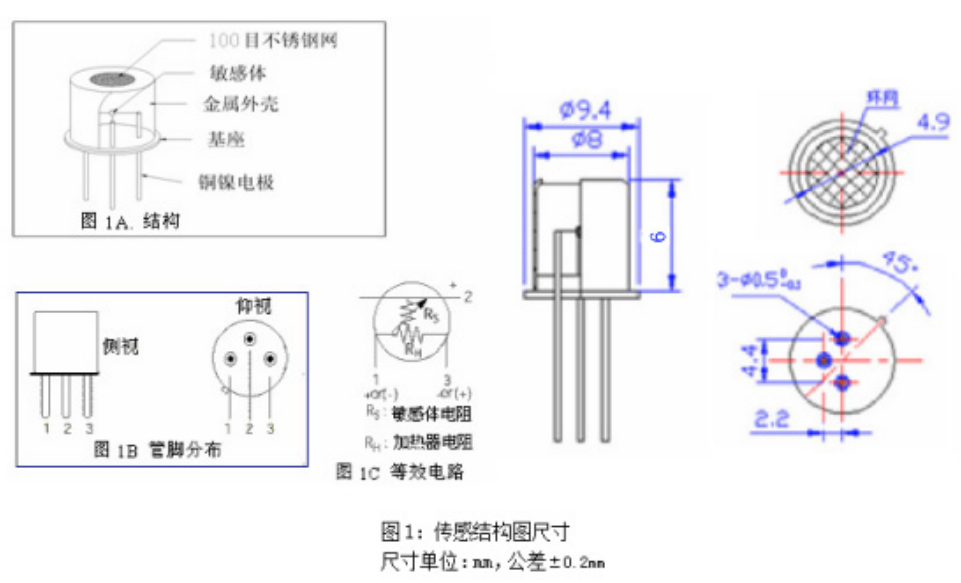

氣體傳感器敏感部分是一個微型球體，內嵌加熱絲 和金屬電極，這種敏感元件安裝在有防爆功能的雙層 100 目不銹鋼網的金屬殼內。（如圖 1）

待測酒精氣體濃度的變化會引起敏感材料電阻的變化，進而導致負載電阻上的電壓發生變化。為了使傳感器發揮理想的功能，加熱電壓、回路電壓和負載電阻需滿足規格所示的標準工作條件。在正常檢測前需給傳感器施加 5-10 秒鐘 2.2±0.2V 的高電壓，以使傳感器盡快穩定并進入工作狀態。

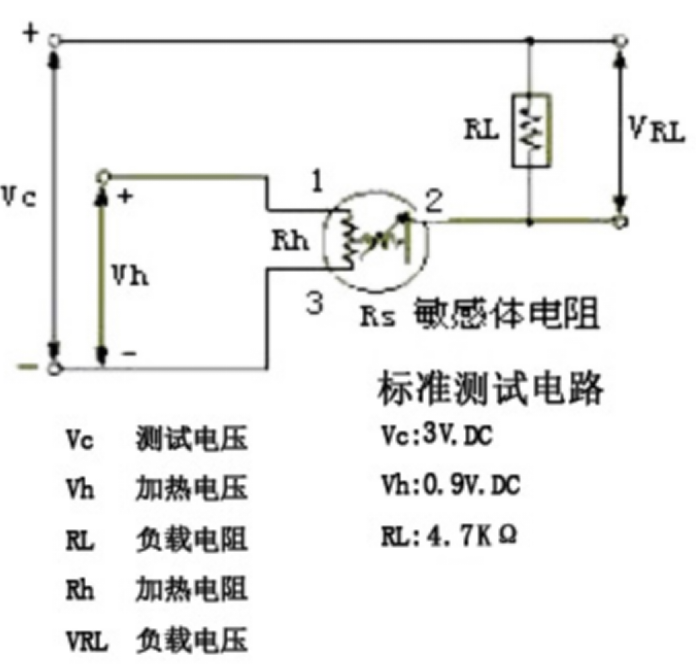

基本電路：

產品特性：

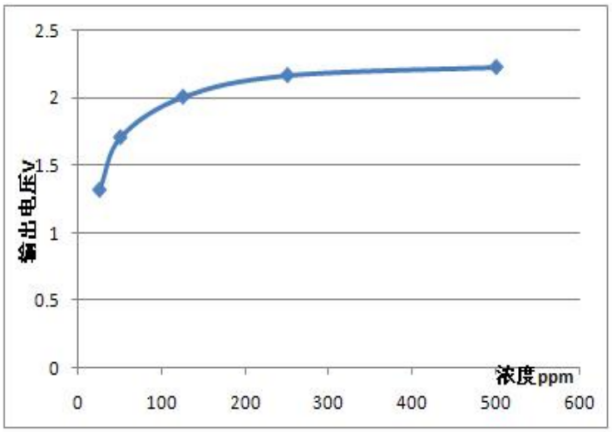

1.靈敏度特性

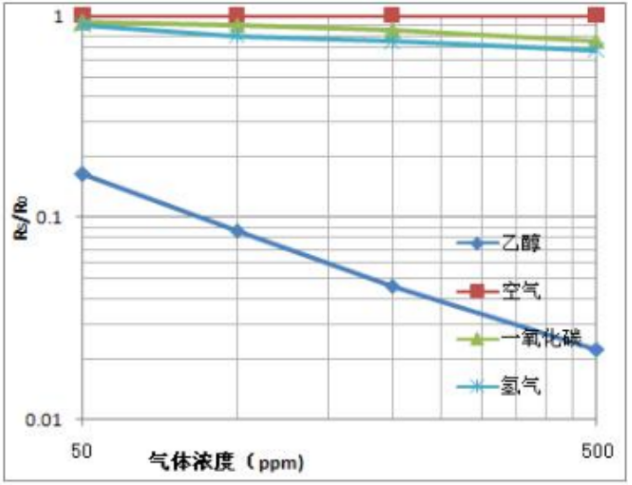

2.不同濃度變化曲線

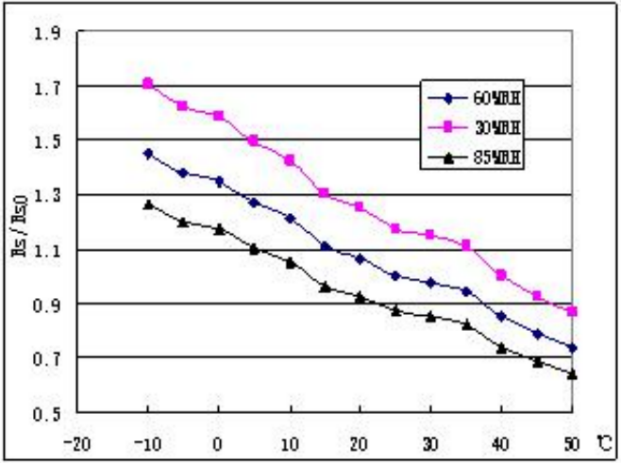

3.溫濕度變化曲線

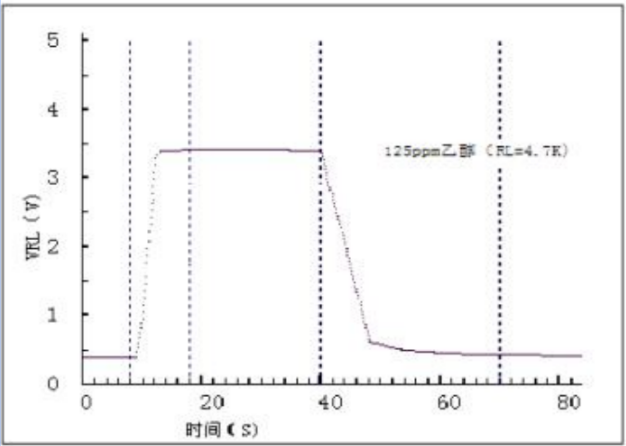

4.響應恢復曲線

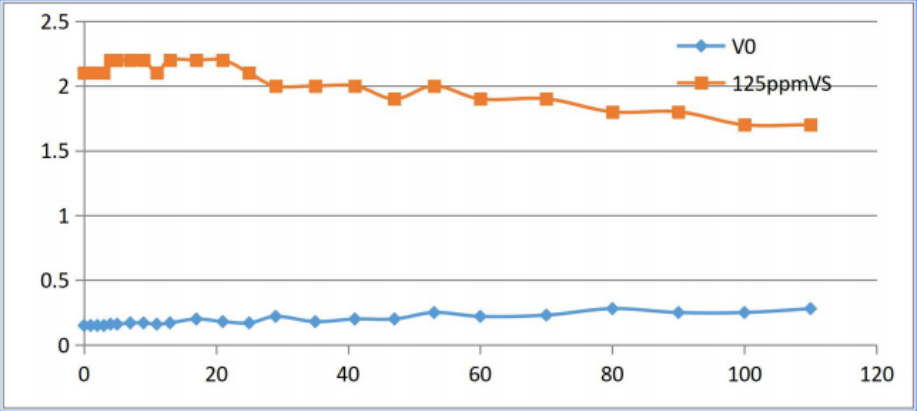

5.長期穩定性曲線

注意事項：

1. 禁止施加高電壓。

如果施加的電壓高于規定值，會引起傳感器損壞，并引起傳感器敏感性下降。

2. 禁止暴露于可揮發性硅化合物蒸汽中。

避免暴露于硅粘接劑、發膠、硅橡膠、膩?zhàn)踊蚱渌嬖诳蓳]發性硅化合物的場所。如果傳感器的表面吸附了硅化合物蒸汽，傳感器的敏感材料會被硅化合物分解形成的二氧化硅包裹，抑制傳感器的敏感性，并且不可恢復。

3. 禁止接觸高腐蝕性的環境。

如果傳感器暴露在高濃度的腐蝕性氣體（如H2S，SOX，Cl2，HCl等）中，不僅會引起加熱材料及傳感器引線的腐蝕或破壞，并會引起敏感材料性能發生不可逆的劣變。

4. 禁止受到堿、堿金屬鹽、鹵素的污染。

如果被堿金屬尤其是鹽水噴霧污染后，或暴露在鹵素如氟利昂中，也會引起性能劣變。

5. 禁止接觸到水或氣體液體。

濺上水或浸到水中會使敏感材料脫落，導致傳感器性能變化或失效。

6. 禁止結冰。

水在傳感器敏感材料表面結冰會導致敏感層碎裂而喪失敏感特性。

7. 禁止將電壓加錯管腳。

傳感器1、3管腳之間加0.9V±0.1VDC的加熱電壓，過高會損壞傳感器甚至燒斷電極；

2腳和1腳或3腳之間加3.0V±0.1VDC的測試電壓。

8. 避免凝結水。

室內使用條件下，輕微凝結水對傳感器性能會產生輕微影響。但是，如果水凝結在敏感層表面并保持一段時間，傳感器特性則會下降。

9. 避免處于高濃度氣體中。

無論傳感器是否通電，在高濃度氣體中長期放置，均會影響傳感器特性。如用打火機氣直接噴向傳感器，會對傳感器造成極大損害。

10. 避免長期貯存。

傳感器在不通電情況下長時間貯存，其電阻會產生可逆性漂移，這種漂移與貯存環境有關。傳感器應貯存在不含可揮發性硅化合物的密封袋中。經長期貯存的傳感器，在使用前需要更長時間通電以使其達到穩定。

貯存時間及對應的老化時間建議：

11. 避免長期暴露在極端環境中。

無論傳感器是否通電，長時間暴露在極端條件下，如高濕、高溫或高污染等極端條件，傳感器性能將受到嚴重影響。

12. 避免振動傳感器。

頻繁、過度振動會導致傳感器內部引線產生共振而斷裂。在運輸途中及組裝線上使用氣動改錐/超聲波焊接機會產生此類振動。

13. 避免受到?jīng)_擊。

如果傳感器受到強烈沖擊或跌落會導致其引線斷裂。

14. 使用條件：

手工焊接為最理想的焊接方式，建議焊接條件如下：

波峰焊時應滿足以下條件：

1次通過波峰焊機

違反以上使用條件將使傳感器特性下降！
